航空攝影測量大比例尺地形圖如何進行拼接？

發布日期：2019-07-10 00:00 瀏覽量：16044

近期，一條“三峽大壩發生變形可能潰壩”傳言消息被訛傳，衛星遙感專家解釋給人們吃了一顆定心丸：

一位衛星遙感專家向澎湃新聞分析，從谷歌地圖上看到的衛星圖片，是通過拍攝的多張圖片，結合地理坐標等信息，經過拼接修正后生成的。國外公司通常不掌握中國的重要地理坐標數據，因此修正后的圖片就會不準確，視覺效果上可能發生變形。他說“大壩出現一條裂縫都是重大隱患，如果出現這么大變形那還得了？”

也有人稱只把這條傳言“娛樂新聞看了”，其實我們都當娛樂新聞看了。

今日我們就借話題中的地圖拼接來說說，在航空攝影測量領域基于DLG的地圖拼接的關鍵技術。

社會信息科學技術的高速發展，給我們的生活帶來很多的便利，然而地理信息的保存介質會發生很大的轉變，作為計算機可以辨別存儲介質上的有序集合，依然繼續沿用原始的分幅方式。如此，數字地形圖當然也無法避免的出現一些弊端：

（1）與無分割的現實地理空間實體不一致存在差別，導致不能適應地理消息訊息的完整性需要。

（2）不便于數據庫的分布式管理

（3）地形圖的疊幅使得信息反復獲得與保存，從而導致裂縫和數據冗余，致使資源空間在利用上浪費。

其中在大比例尺地形圖采集數據過程中也存在誤差，這也就使得地形圖的繪制不可避免地產生誤差，為了使得地形圖能滿足實際應用，就必須對其進行矯正，拼接。

地形圖拼接前數據的提取

確保數據的質量是進行地形圖圖幅拼接前的首步工作。數據是地形圖幅拼接工作的基礎，拼接的精度和準確性還有效果的好壞都取決于數據質量的高低。

一般相鄰的待拼接的地形圖都要滿足一些要求，那么拼接時數據需要滿足以下條件：

1、待拼接的相鄰圖幅必須具有相同地圖比例尺，這里我們所拼接的兩幅1:500的大比例尺地形圖符合要求。

2、控制點，碎步點的坐標數據精度必須要滿足一定的要求。其中包含相鄰圖幅的同名要素距離相差不易太遠，還有就是一些線要素不得超過規定限差。例如必須要滿足等高線的特點要求等高線不能相交，打結或者重疊，等高線在應連續的地方不能斷開等。

3、要保證這些要素的準確和完善這也是為了保證地形圖拼接的正確性。

4、地圖數學基礎的統一（高程基準，坐標系統，地圖投影，坐標和高程控制點）檢查計劃的輪廓點可以驗證是否統一。

5、要保證兩幅圖可以進行拼接有相同比例尺是基礎，所以不同比例尺的地形圖無法拼接。倘若我們使用的是獨立坐標系大比例尺地形圖不存在此問題。

拼接圖形的質量在沒有精度較高的數據下是很難保證的；拼接時我們要進行屬性匹配，匹配時搜索同名要素的依據是屬性的數據，要盡量保證屬性的正確性，因?yàn)槿绻麑傩詳?shù)據有嚴重錯誤，也會造成要素連接后的嚴重的拼接錯誤；因而有相同的高程坐標系和相同的平面坐標系是進行正確拼接的重要前提，圖幅和圖幅要有相同的屬性數據。

單幅地形圖的正確也就在很大程度上影響著拼接的精度和準確性。待拼接的兩幅地形圖上存在很多等高線的端點因?yàn)?a href='http://www.1you.com.cn/typearticle/338-1.html' target='_blank' title='數據采集'>數據采集誤差而超出了圖幅邊線的情況，這是常見的圖幅拼接的問題，這種情況是不能進行拼接的，要裁剪超出圖幅的線要素，這樣才能達到拼接要求。

線要素相對與圖幅邊界位置有以下4種情況：

1、線要素全部都在圖幅以外；

2、線要素首、末都有結點在圖幅以外；

3、線要素首或末存在一部分位于圖幅以外；

4、線要素中央有個別線段位于圖幅外部，但首、末點都在。

拼接地圖

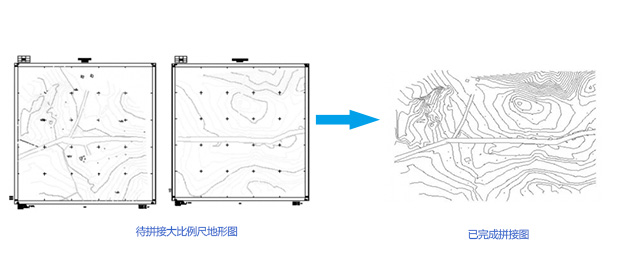

先用CASS7.0處理dwg格式的文件將不參加接邊的點以及圖框刪去，只留下需要處理的等高線，然后將兩幅圖在Arc GIS中展開，再將dwg格式的矢量地圖轉換成為編輯系統需要的格式，然后對shape文件進行編輯。在接邊中主要使用連接，平滑，延伸，剪切等命令實現等高線的處理。（待拼接地圖示例）


拼接處理

分幅圖幅的某些要素在連接處可能存在斷裂，在拼接前還需將折點或線要素的端點位移到相鄰接邊參照?qǐng)D層中的相應位置（也可用于鄰接圖幅進行校正即包含精度較低的要素的圖幅參照）。

因此邊界匹配工具修改了圖形，需將一個圖層選擇開始編輯。邊界匹配工具屬于空間校正的一種局部校正，使用空間校正工具條選項設置邊界匹配操作屬性。如果斷裂的地物在相鄰兩幅圖有某相同的屬性值，就能夠 Check“Use Attribute”，并選擇相應字段進行自動鏈接。鏈接的顯示符號設置斷裂處平滑過渡。

針對地理信息系統地圖數字化過程當中經常見的多圖幅數字地圖邏輯拼接和數字化后易出現的空間邏輯錯誤毛病，建議一種基于ArcGIS 的數字地圖拼接方法，實現了真正意義上的多圖幅數字地圖邏輯拼接，達到了良好的效果。
