一、什么是DEM?

DEM是數字高程模型的英文簡稱，通常用地表規則網格單元構成的高程矩陣表示，廣義的DEM還包括等高線、三角網等所有表達地面高程的數字表示。在地理信息系統工程中，DEM是建立DTM的基礎數據，其它的地形要素可由DEM直接或間接導出，稱為“派生數據”，如坡度、坡向。

二、數字高程模型DEM 制作

步驟一，數字高程模型DEM 數據獲取

在生成數字高程模型（DEM）之前需對相關數據信息獲取，前期數據準備包括原始數字航空攝影像片、解析空中三角測量成果及其他外業控制成果等幾個方面。

在數據準備充分的基礎上，首先借助軟件建立項目工程文件，并根據工作區實際情況設置相關參數（如比例為 1:2000的DEM，平面坐標系采用 2000 國家大地坐標系統，高斯—克呂格 3°帶投影，中央經線為124° 30 ＇，高程系統采用 1985 國家高程基準等），其中，工作區類型為 ADS40，DEM 格網間距為 2m，影像分辨率為 0.2m。

其次使用軟件模塊進行特征點及特征線的采集，圖幅范圍內明顯的地形變換處， 如山頂、鞍部、洼地、坑穴中心等處均需采集特征點 ；圖幅內每一條特征線高程應切準地面采集，兩條特征線之間地形應無明顯高程起伏變化，若有高程起伏變化時，則應多采集特征線，以確保生成的每一個DEM 格網切準地面。

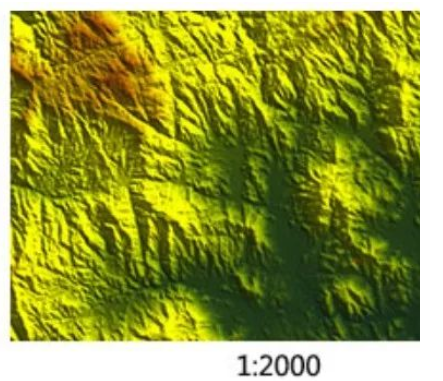

下圖為飛燕遙感以往數字高程模型DEM成果案例，比例尺為1:2000的DEM。

步驟二，數字高程模型DEM 數據編輯與精度檢查

在完成數據準備及數據獲取的基礎上，對已采集的特征點及特征線數據構建不規則三角網（TIN）文件， 進而生成 DEM，該項操作進行 DEM 數據編輯與精度檢查，并遵循如下原則 ：

① DEM 格網點高程點貼近影像立體模型地表，最大不超過 2 倍高程中誤差 ；

②相鄰航帶 DEM 之間接邊應有足夠的重疊度，DEM 同名各網點的高程誤差不大于 2 倍 DEM 高程中誤差 ；

③在立體模型下采集檢查高程點，用同一坐標的檢測點高程值與 DEM 高程值進行比較，以此檢測 DEM 精度 ；

④ DEM 編輯時與若有接邊區域，接邊數據以向量形式裝載。

步驟三，生成數字高程模型DEM

在完成 DEM 數據編輯與精度檢查的基礎上利用軟件平臺中的 DEM 轉換工具，生成以航帶為單位的 DEM 數據，數據格式為“*.dem”。

拼接無誤后使用的 DEM 裁剪工具，加入拼接后的 *.dem 數據，并導入圖庫輪廓范圍矢量文件，進行 DEM 分割裁剪。

數字高程模型DEM 拼接注意事項

a檢查 DEM 拼接線， 判斷有無漏洞區，若有漏洞區，應分析其原因并填補漏洞，再執行拼接 ；

b拼接時，取所有參與相對接邊的同名格網高程點的均值作為格網點高程，再輸出整區 DEM ；

c 拼接過程中，注意分析 DEM 拼接的中誤差和誤差分布統計數據，盡量減少誤差大于二倍中誤差的情況 ；

d 拼接后的 DEM 數據應連續，不能有錯位現象。

綜上所述數字高程模型DEM的制作我們了解了，目前DEM已經在很多領域得到廣泛的應用，如測繪、工程建設、水文、地質、氣象、土壤、地貌、軍事等國民經濟和國防建設以及人文和自然科學領域。
