航空攝影測量外業調繪作業

發布日期：2018-05-21 00:00 瀏覽量：19176

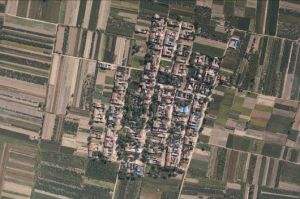

　　航測外業采用計算機屏幕像對立體采集地物數據, 內業直接對外業矢量數據進行微分糾正, 在計算機“地物自動識別系統”開發成功并真正能在我國實現生產以前, 內業數字攝影測量系統主要完成DEM的生產和對個別坡度過陡的局部地物進行修測, 是我國現階段國情下, 在國家基礎地理信息采集中較恰當的“航測內外業一體化”途徑。
　　1、現行外業調繪生產流程分析
　　航測外業調繪是航測工作的一個重要流程，我局經過幾年的技術改造，初步形成了內外業一體化成圖體系，工作模式為：根據項目要求對航測數字化測圖范圍進行航空攝影，生成攝影負片。對負片進行掃描，生成掃描影像TIF文件。內業掃描完的影像文件由內業作業員進行加密，形成空三加密成果。內業測圖人員根據加密成果構成單個的立體像對進行測圖，進行內業預判。同時制作過渡DOM。將內業預判的成果與過渡DOM 疊加，打印形成外業調繪用的調繪底圖。作業員持調繪片到實地進行外業調繪，用不同的符號和顏色標注不同類型的地物、居民地名稱、植被等。外業調繪結束后回駐地或單位在計算機上進行調繪成果整理。再通過打印、自查、修改，直至二查結束，打印形成最終的“調繪片”。
　　可以看出，（1）數字攝影測量基本上還是內業測圖，在外業調繪中沒有發揮作用；（2）在外業的每一個作業或檢查過程中，要反復打印調繪片，一方面打印成本高，另一方考慮調繪成果的保密原因，不能在測區的非涉密單位的繪圖儀上輸出，且大幅面繪圖儀運輸到測區也不可行，因此一般采用回單位進行打印輸出，因此存在成本高、耗時長，影響工效的問題。

　　2、作業方法(內業和外業)
　　2.1 內業初步判讀。內業初步判讀解譯的基本原則。
　　2.1.1準確性：指位置、輪廓、性質、方向要準確。
　　2.1.2完整性：一是資料的完整；二是解譯內容要完整接邊準確，不能出現漏接，性質不同不接；三是主要地物、新增地物不得遺漏。
　　2.1.3合理協調性：是指綜合取舍要合理協調。各種地物地貌關系要合理清楚,主次接明錯分。
　　2.1.4統一性：各作業員、作業組要統一標準、統一符號、統一說明注記。
　　2.1.5圖斑編號規定：以每幅圖為單位,從左向右,從上往下,采用連續編號,如1號、2號、3號,在編號的過程中,圖斑界線未變化,但地類變化,應另行編號。
　　2.2 外業調繪
　　2.2.1外業調繪技術路線采用以下技術和流程
　　1）采用“由點到面”,先作小區試驗,取得經驗后,全面推開作業。
　　2）在工作流程中,外業調查與調繪工作同時進行,工序銜接按一定條件作穿插作業。
　　3）外業數據采集運用閉環系統作業方法,以確保數據的正確性和可靠性。
　　2.2.2外業準備工作
　　1)人員準備。建立外業調查隊伍。設立組長、調查員、檢查員等。在工作前要做好外業工作實施方案的制訂、評審和人員培訓。
　　2)資料準備。①土地詳查及歷年變更調查資料:土地利用現狀圖、數字正射影像圖、外業調繪記載手薄、面積量算記載表、境界、權屬界協議書等,該復印的要復印,不需要復印的,要從檔案室借來備查,有些是隨時要查的。②其他資料:建設用地審批資料、土地開發復墾整理資料、農業結構調整資料、行政區域調整資料、制作調查表格。
　　3)工具準備。調繪包(工具袋):放大鏡、皮尺、鋼尺、分規、三角板、繪圖墨水、方格紙、透明紙、繪圖鉛筆、平板儀等。有條件的,可配備GPS等專門的測量儀器。
　　2.2.3外業測量方法
　　1）簡易補測法:比較法(目視法)、截距法、延長線截距法、距離交會法、直角坐標法和間接補測法；平板儀補測法:極坐標法、前方交會法、側方交會法和后方交法；調繪補測法；儀器補測法。
　　2）簡易直接補測法是地物補測的常用方法。一般使用鋼尺或皮尺、圓規、三角尺等簡單測量工具,將地物補測到調查底圖上的方法有比較法、截距法、距離交會法、直角坐標法、延長線截距法等。簡易間接補測法是利用收集的與補測地物有關的圖件資料,如設計圖、竣工圖等,將圖件資料上的有關調查內容,采用透繪法、轉繪法等方法,標繪在調查底圖上。主要適用于已有相關資料的地區。標繪后必須對其標繪內容進行實地核實確認,當與實地的位置、界線一致時,予以確認;不一致時,按實地現狀進行修改后確認。
　　3）儀器補測法指利用平板儀、全站儀、GPS等儀器設備,進行地物補測的方法。該方法適用于補測地物范圍大、不規整及用簡易補測法無法補測情況。對于大型新增線狀地物,如高速公路、鐵路、工礦企業等,一般應采用儀器補測法。當新增地物四周有與影像對應的明顯地物點作為控制時,將平板儀直接安置于明顯地物點進行補測;當新增地物四周沒有與影像對應的明顯地物點作為控制時,應首先采用相應的測量技術,在新增地物四周,均勻布設能夠滿足補測需要的若干控制點,再將平板儀安置于控制點上進行補測。
　　3、外業調繪工序流程存在的問題
　　外業調繪是航測數字成圖的主要工作之一，由于長期受人工干預的限制，至今沒有得以較大改進，人為地增加了作業過程，平添了人為誤差產生的機率，影響了最終成果的精度與質量。這也是長期困擾航空攝影測繪工作的一個急需解決的關鍵問題。這種作業模式由于是在傳統調繪方式上發展起來的，難免還存在著如下一些缺陷：
　　3.1投入人員、設備較多，增加施工成本，工作效率和經濟效益低下；
　　3.2工序繁多，增大了人為誤差的產生，從而降低了成果成圖的精度；
　　3.3工序流程的劃分，延長了施工周期，增加了勞動強度；
　　3.4人工參與的環節過多，自動化程度較低，影響了勞動效率。
　　4、外業調繪作業改進的措施
　　根據外業調繪工作流程所存在的問題，結合當前微機、軟件等技術的發展狀況，針對性地加以改進，使外業調繪工作自動化程度更高，減少外業工作的勞動強度和施工環境。
　　目前對外業調繪工序改進完善的時機和條件均已成熟，只要有一種設備能夠現場完成外業調繪內容的輸入，并具有圖形編輯的初步功能即可實現外業調繪一體化作業。因此改進后的外業調繪工藝流程如圖所示：
　　基于此種設想，外業工作所需要的硬件設備可以采用掌上電腦，即目前應用非常廣泛的“PDA ”。
　　PDA 最大的特點就是它們有其自身的操作系統，一般是采用嵌入式Window CE，功能強大。它一般沒有鍵盤，采用手寫和軟鍵盤輸入方式，同時配備有標準的串口、紅外線接入方式并內置有MODEM，以便于個人電腦連接和上網。掌上電腦和前面的產品最大的區別，就是其應用程序的擴展能力?；诟髯缘牟僮飨到y，任何人可以利用編程語言開發相應的應用程序。因此，它的出現深受測繪界的關注，同時由于其在硬件上具有待機時間長，體積小，集成功能強等特點，被廣泛應用于測繪外業工作，是理想的筆記本電腦外業施工的替代品。
　　對于在“PDA”上開發的軟件系統要求具有如下特點和基本功能：
　　1）操作的菜單式界面，操作流程化，便于學習掌握；
　　2）系統要具有基本的圖形編輯、修改、注記、和分層等功能；
　　3）數據存儲格式要求通用化，與其他圖形軟件能夠交換共享；
　　4）漢化的菜單、命令提示，編程語言標準化；
　　5）設有數據通訊端口，方便與其他測繪儀器、設備進行數據交換。
　　5、結語
　　外業調繪改正后的作業方法在最大程度上減少了野外和數據采集的作業時間，改善了工作環境，提高了作業效率。最終實現了經濟效益的提高。
